Bouw LNG-terminals Brunsbüttel

Opdrachtgever:	Sener, Cobra en Consortium CSGN
Locatie:	Brunsbüttel, Duitsland
Periode van uitvoering:	2022/2023

Omschrijving project

English text below

In het voorjaar van 2022 heeft de Duitse regering besloten om 2 grote projecten uit te voeren die bedoeld zijn voor zowel de energie-zekerheid als de energie-transitie. Het ene project wordt gerealiseerd in Wilhelmshaven, het andere in Brunsbüttel.

In Brunsbüttel wordt een terminal gebouwd voor het aan land brengen van per schip aangevoerde vloeibare energiebronnen. In de eerste fase maakt dit de betrouwbare import van natuurlijk vloeibaar aardgas (LNG) mogelijk. Dit moet in toenemende overgaan in “groen” LNG. Uiteindelijk moeten dit de toekomstige duurzame energiedragers worden zoals waarschijnlijk “groen” waterstofgas. Voor de fundering van de aanlegsteiger voor de tankschepen heeft Wiertsema & Partners geotechnisch onderzoek uitgevoerd; deels in opdracht van het SENER/COBRA-consortium en deels in opdracht van German LNG. Voor dit werk op zee hebben wij het werkschip “RAM” gehuurd bij DUC Marine.

Het geotechnisch onderzoek bestond uit 1 handboring op een golfbreker, 3 mechanische boringen en 22 sonderingen tot 45 à 50m beneden gemiddeld zeeniveau, en (in samenwerking met MSH) het nemen van slibmonsters op 9 locaties. De mechanische boringen waren bedoeld voor het continu steken van ongestoorde grondmonsters. Op deze grondmonsters worden nog een reeks onderzoeken uitgevoerd in het geotechnisch laboratorium. Het onderzoek was een behoorlijke uitdaging vanwege de locatie aan de monding van de Elbe, omdat je hier te maken hebt met zeer sterke getijdestroming.

Binnenkort voeren wij ook nog een geofysisch onderzoek uit. Dit bathymetrisch onderzoek is om de lokale hoogte van de zeebodem in kaart te brengen. Wij voeren dit uit samen met GEOxyz.

Wij zijn trots dat wij een rol konden spelen in dit project; een project dat een moderne energievoorziening mogelijk maakt voor Centraal- en Oost-Europa. Een echt Europees project.

Project disctription

In spring 2022, the German government decided to implement two major projects for energy security and the energy transition – one in Wilhelmshaven and one in Brunsbüttel. In Brunsbüttel a land-based terminal for importing energy will be built, which in a first step will enable the reliable import of conventional natural gas in liquid form (LNG), increasingly then “green” LNG, and subsequently the then contemporary forms of energy, probably “green” hydrogen derivatives.

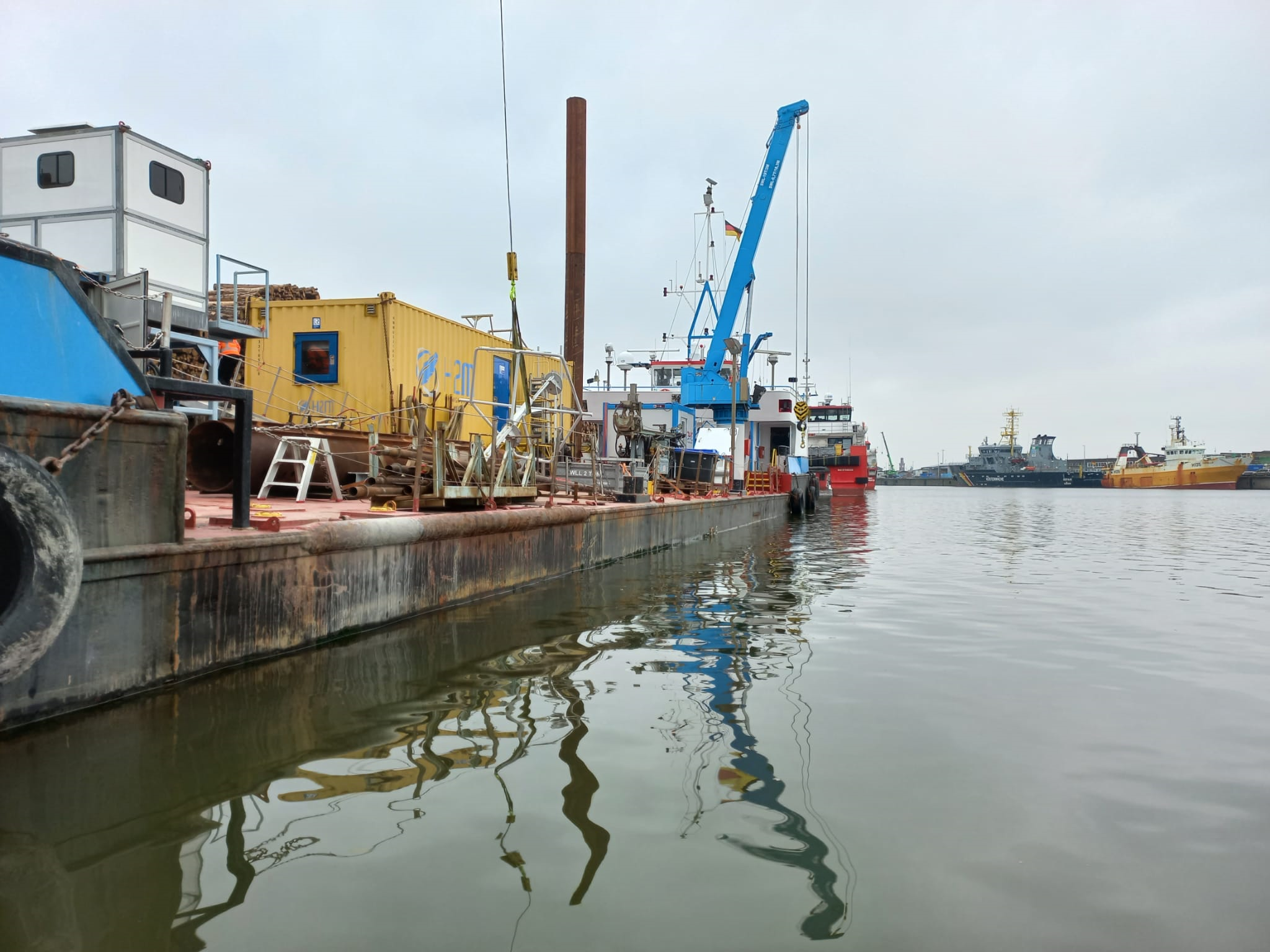

Wiertsema & Partners has carried out the geotechnical investigations for the foundations of the jetty. One part of this geotechnical investigation was ordered by the SENER/COBRA consortium, another part by German LNG. For this marine work we have rent the vessel “RAM” from DUC Marine.

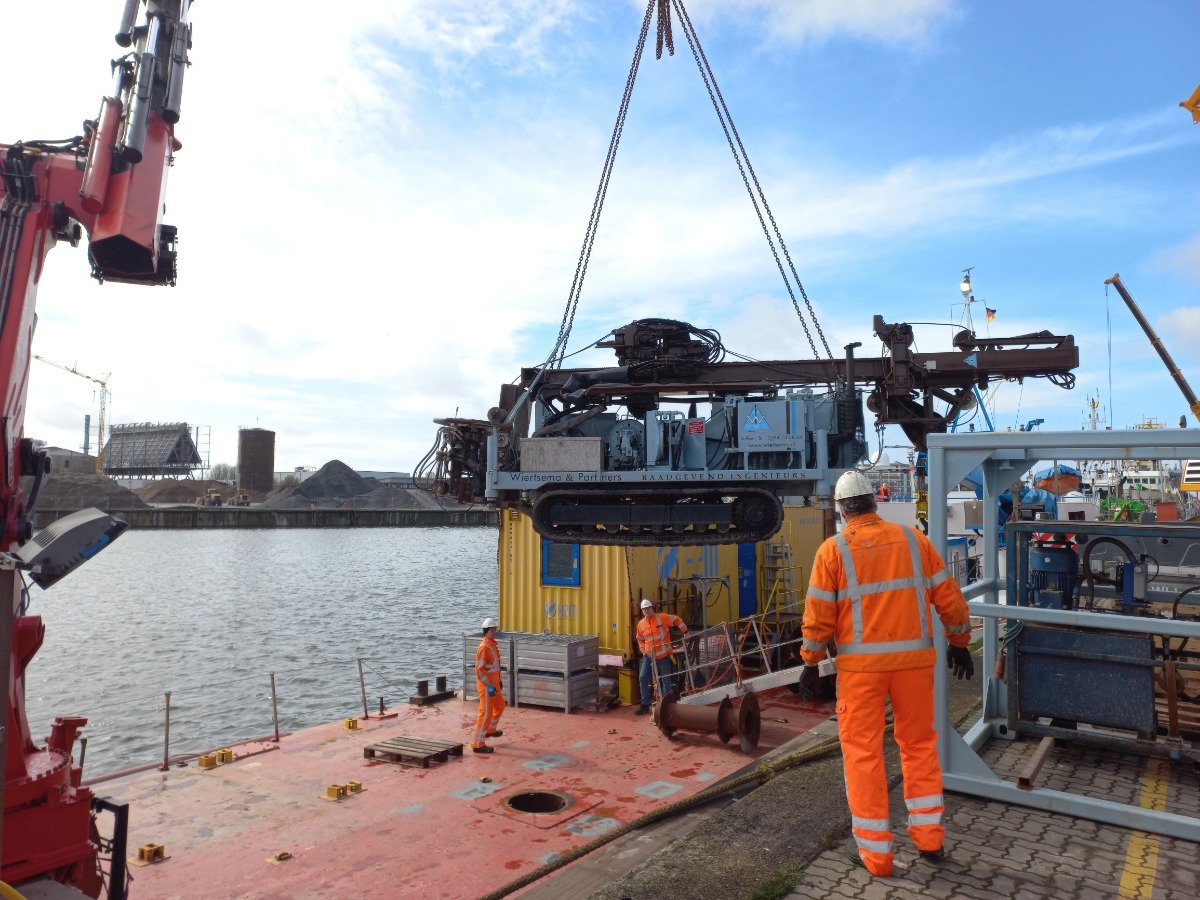

The geotechnical investigation consisted of 1 manual drilled borehole on a groyne, 3 mechanical drilled boreholes and 22 CPTU’s till 45 à 50m minus average sea level and (in cooperation with MSH)  taking 9 vibrocore samples of the dredged material.  The goal of the mechanical boreholes was continuous undisturbed sampling of the soil below the sea bottom. Several geotechnical tests will be carried out on these samples in the geotechnical laboratory.

The geotechnical investigation was challenging because of the location in the Elbe estuary. This estuary is under influence of strong tidal currents.

Shortly will also do some geophysical investigation. This (bathymetric) investigation is meant to map the local levels of the sea floor. We do this in cooperation with GEOxyz.

As this terminal is creating modern energy supply opportunities for the central and eastern European neighbour countries we are proud to play a role in this truly European project.
